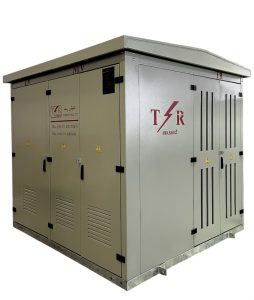

پست کمپکت با استاندارد و الزامات اداره توزیع نیروی برق تهران بزرگ،در دسته پست های آدم ـ رو پیش ساخته،دارای سه سلول قشار متوسط با آرایش spc+spc=spc(سکسیونر فیوز دار:spc),ضمن قطع سکسیونر فیوز دار که خروجی به ترانس قدرت (630 kva) با اهرم قطع و وصل ،مکانیسم strikerpin نیز به اثر سوختن هر فیوز منجر به قطع سکسیونر می شود.اتصالات قسمت فشار متوسط کابل کراسلینک و در قسمت فشار ضعیف از اتصالات شمشی جهت جریان دهی کافی استفاده شده است،در سمت فشار ضعیف تابلو فیوز روشنائی جهت تغذیه روشنائی معابر و 6 عدد خروجی مجهز به کلید فیوز عمودی 400 آمپری است که همگی از کلید ورودی اتوماتیک سه پل 1600 آمپری تغذیه می شوند.
این نوع پست با آرایش و امکانات مذکور یکی از تجهیزات ثابت در میان اداره توزیع تهران بزرگ در تامین نیاز مشترکین تبدیل شده است.
